Process
시공 순서 — 9단계
추진기지에서 시작해 구조물 완성까지. 상부 교통은 전 과정에서 정상 소통합니다.
01

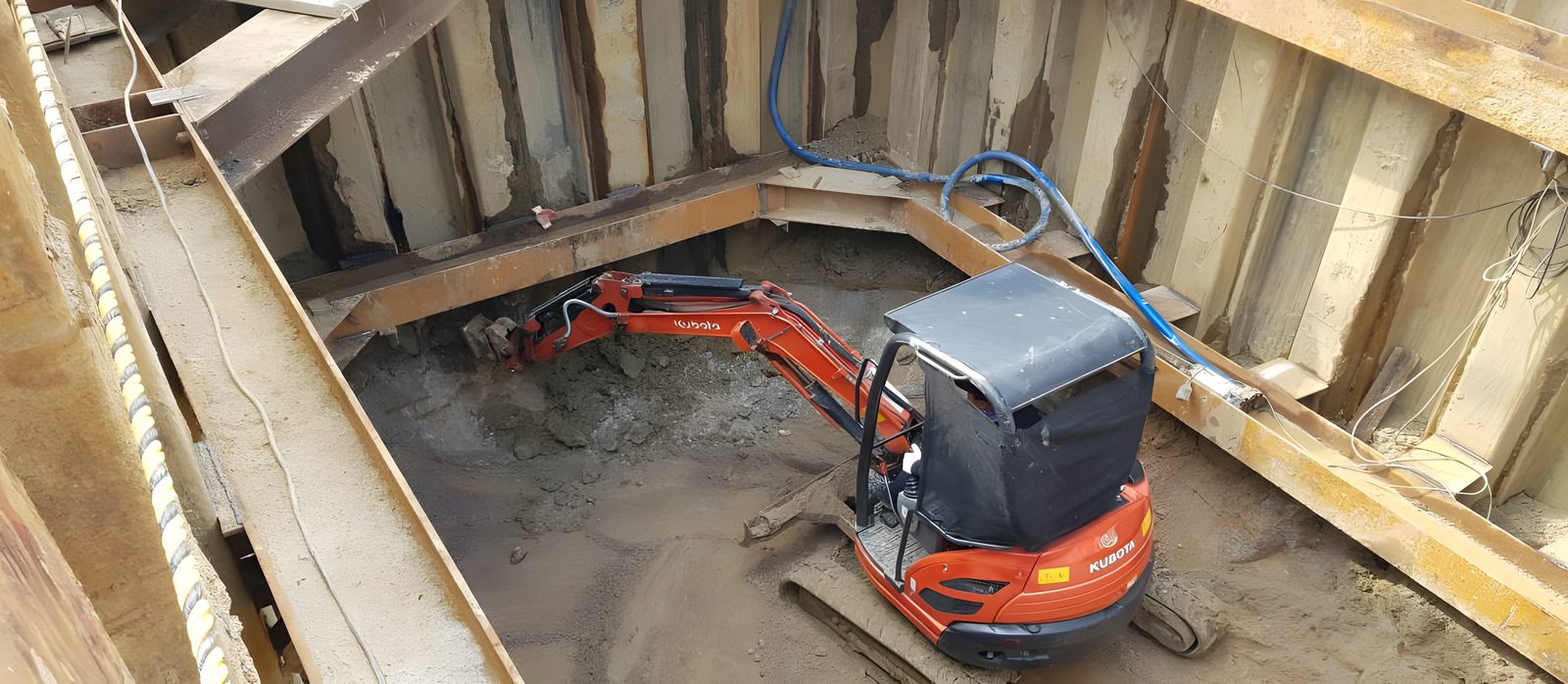

추진기지 가시설 설치
강관을 밀어 넣을 발진기지와 반력벽을 설치합니다. 상부 교통에 영향이 없는 위치에 조성합니다.
02

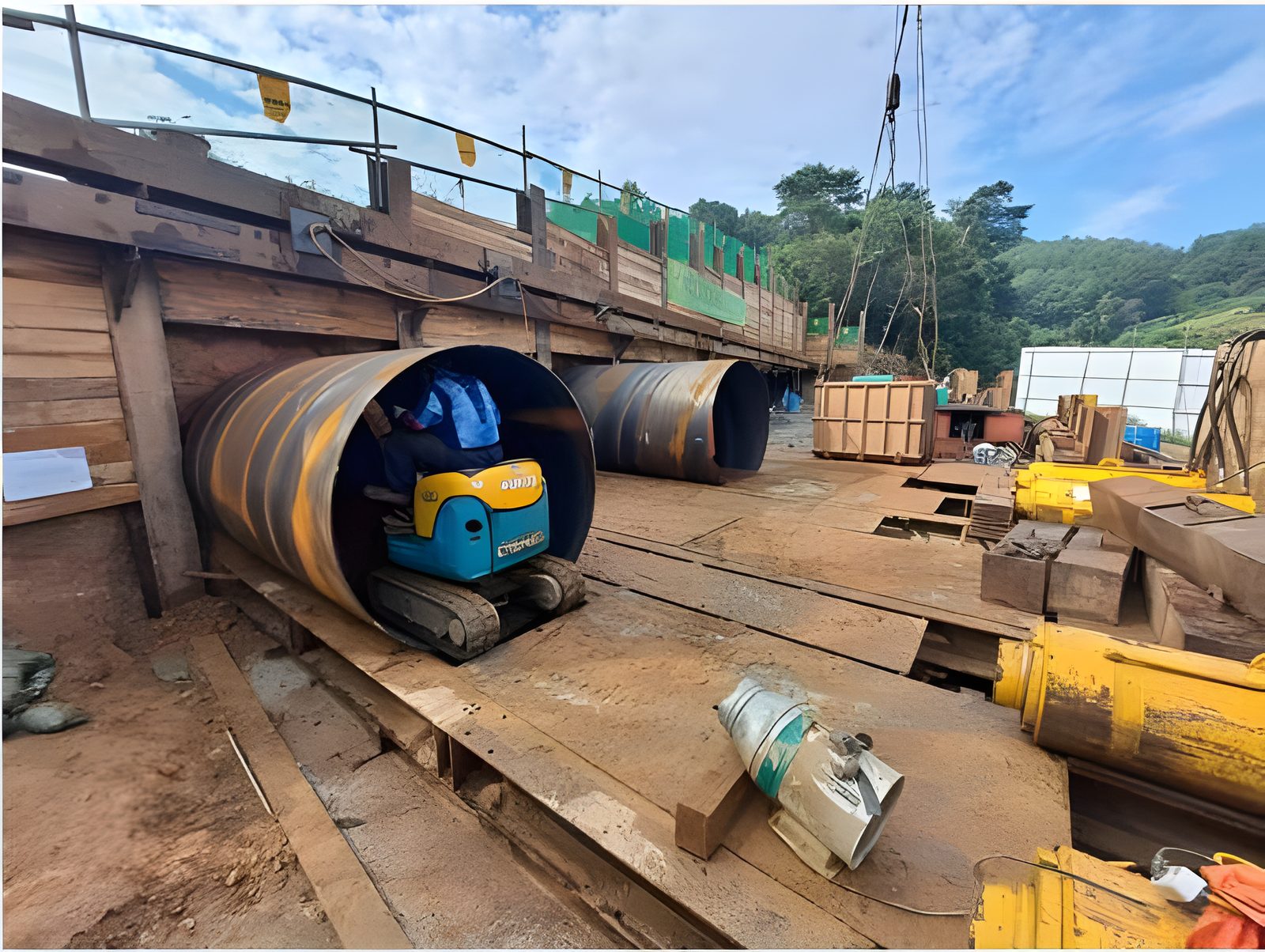

강관 추진 (상부 · 측벽 압입)
유압잭으로 대구경 강관(D1,200~3,000)을 수평 압입합니다. 선도관 조정장치로 정밀 선형을 유지하며, 곡선(R=60m) 공법 실적을 보유하고 있습니다.
03

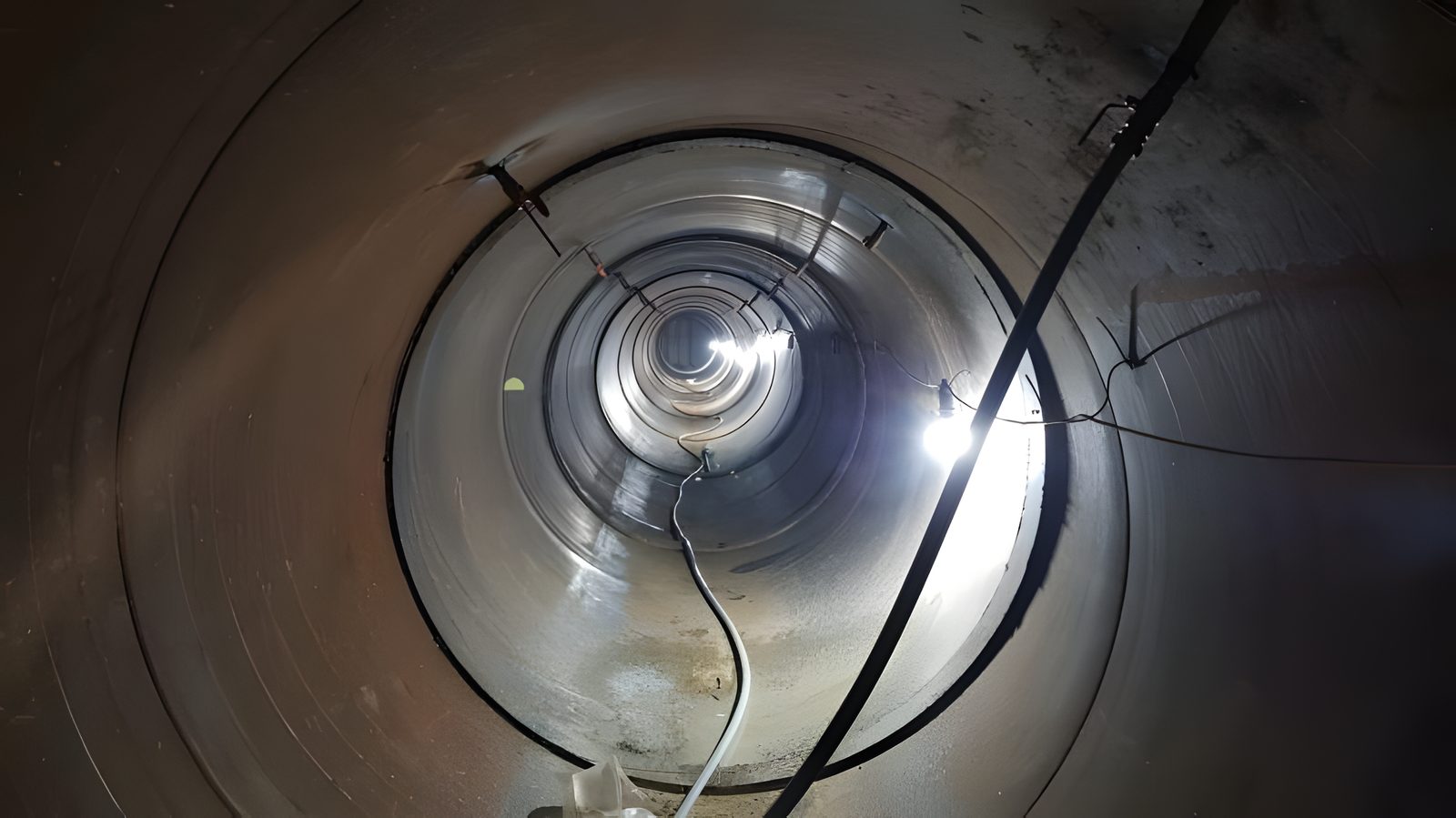

강관 외부 그라우팅 (E.G.R)
강관 외부 공극에 약액을 주입해 차수하고 주변 지반을 보강합니다. 침하를 원천 차단하는 공정입니다.
04
내부 보강폼 설치 · 격벽 일체화
강관 사이 격벽철판을 용접 일체화합니다. 별도 방수재 없이 확실한 방수 구조가 형성됩니다.
05
강관 내 철골(H-Beam) 지보
강관 내부에 H-Beam을 설치해 굴착 전 구조 강성을 확보합니다.
06
터널 내부 굴착
일체화된 강관 루프의 보호 아래 내부를 굴착합니다. 저토피(도로 1.0m · 철도 노반 0.5m) 조건에서도 안전하게 진행됩니다.
07
기초 콘크리트 타설
바닥 슬래브 기초를 타설합니다.
08
벽체 콘크리트 타설
벽체를 타설해 강관과 철근콘크리트의 합성 구조물을 완성해 갑니다.
09
상부 슬래브 완성 · 지보 해체
상부 슬래브 타설 후 가설 지보를 해체하면, 개착 한 번 없이 지하 구조물이 완성됩니다.
