Trenchless Technology

도로와 철도를 멈추지 않고,
그 아래에 길을 만듭니다

T.S.M 지하차도 · EGR 그라우팅 · 관추진공사 — 제이씨이앤씨는 세 가지 특허공법으로 국가 기간시설 하부를 관통하는 비개착 특수공법 전문 기업입니다.

공법 소개 → 시공 문의 →
SCROLL
D2,300
대구경 강관 추진
0.5m
최소 토피고 · 철도 노반
173.8m
단일 구간 최장 추진
R=60m
곡선 선형 시공
Business

세 가지 사업,
셋 다 땅을 파지 않습니다

열차가 달리고 차량이 흐르는 그대로 — 터널을 만들고, 지반을 막고, 관을 통과시킵니다. 전부 특허공법입니다.

T.S.M 지하차도

지하차도 · 통로박스 · 철도횡단 구조물. 다수의 강관을 압입하고 내부에 철근콘크리트 구조물을 형성해, 운행 중인 도로·철도 아래에 대형 지하 구조물을 완성합니다.

EGR 그라우팅

차수 · 지반보강. 지표에서 천공하고 주입관을 삽입해 친환경 실리카졸계 약액을 주입 — 지반을 고결하고 물길을 막습니다. EGR · SGR · LW.

관추진공사

강관 압입 관로 — 상수 · 하수 · 전력 · 가스. D800~2,600 강관을 도로·철도 하부로 수평 압입해 관로를 통과시킵니다. 관 자체가 완성품인 공사입니다.

Technology

세 개의 특허공법,
하나의 기준 — 정밀함

강관으로 구조물을 형성하는 T.S.M, 지반을 고결하는 EGR, 관을 밀어 넣는 관추진 — 세 공법 모두 등록특허에 기반합니다.

01
T.S.M 지하차도
Tunnel of using Steel pipe Method
  • 다수의 강관 압입 후 내부 굴착 — H-BEAM + 철근콘크리트 합성 구조물 형성
  • 최소 토피 시공 · 도로 표층 1m, 철도 노반 0.5m
  • 강관 사이 격벽철판 일체화 — 별도 방수재 없는 확실한 방수
  • 대구경 강관 D1,500~2,300 · 전 토층 적용, 지장물 대처 용이
  • 선도관 조정장치 — 곡선 선형 R=60m 정밀 시공

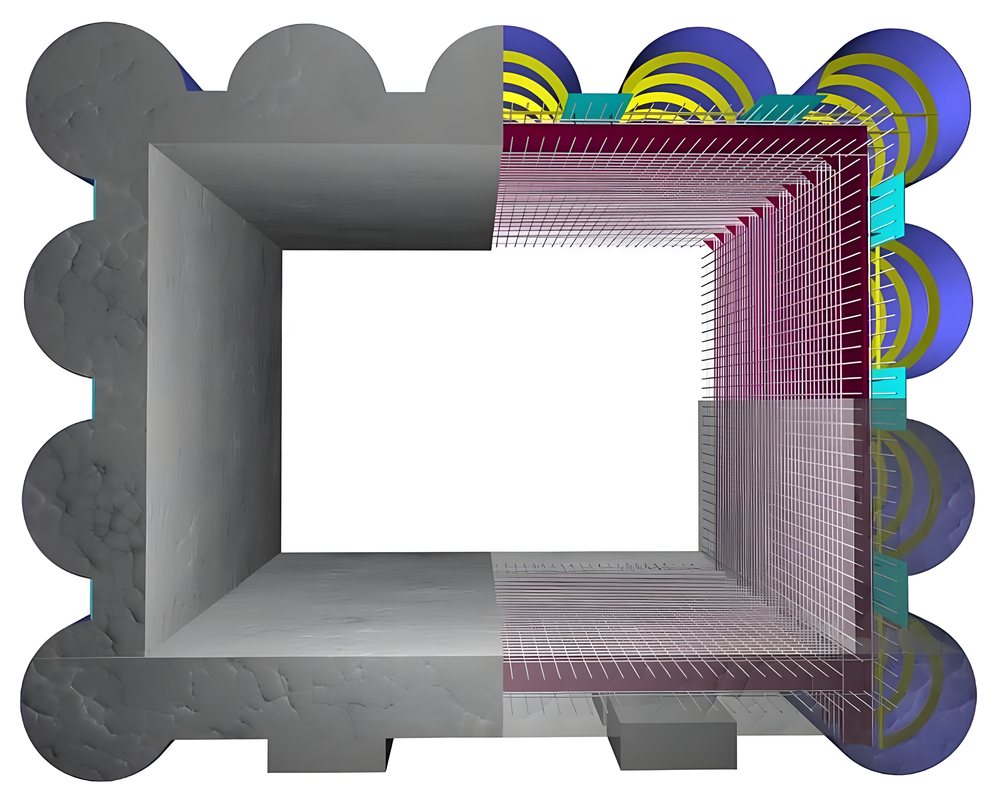

T.S.M 공법 구조 개념도 — 강관 다발 내부에 철근콘크리트 박스 구조물 형성
02
EGR 그라우팅
Eco Grouting Rocket System
  • 실리카졸계 저압 침투주입 — 지반 고결·차수 친환경 특허공법(등록특허 제10-2648868호)
  • Gel-Time 수초~수분 조절 — 토질 맞춤 한정주입으로 차수 극대화
  • 고결강도 20~60kg/㎠ · 해수·지하수 영향 없는 반영구적 내구성
  • 용탈 최소화로 지하수 오염 저감 — 기존 SGR·LW 대비 개량

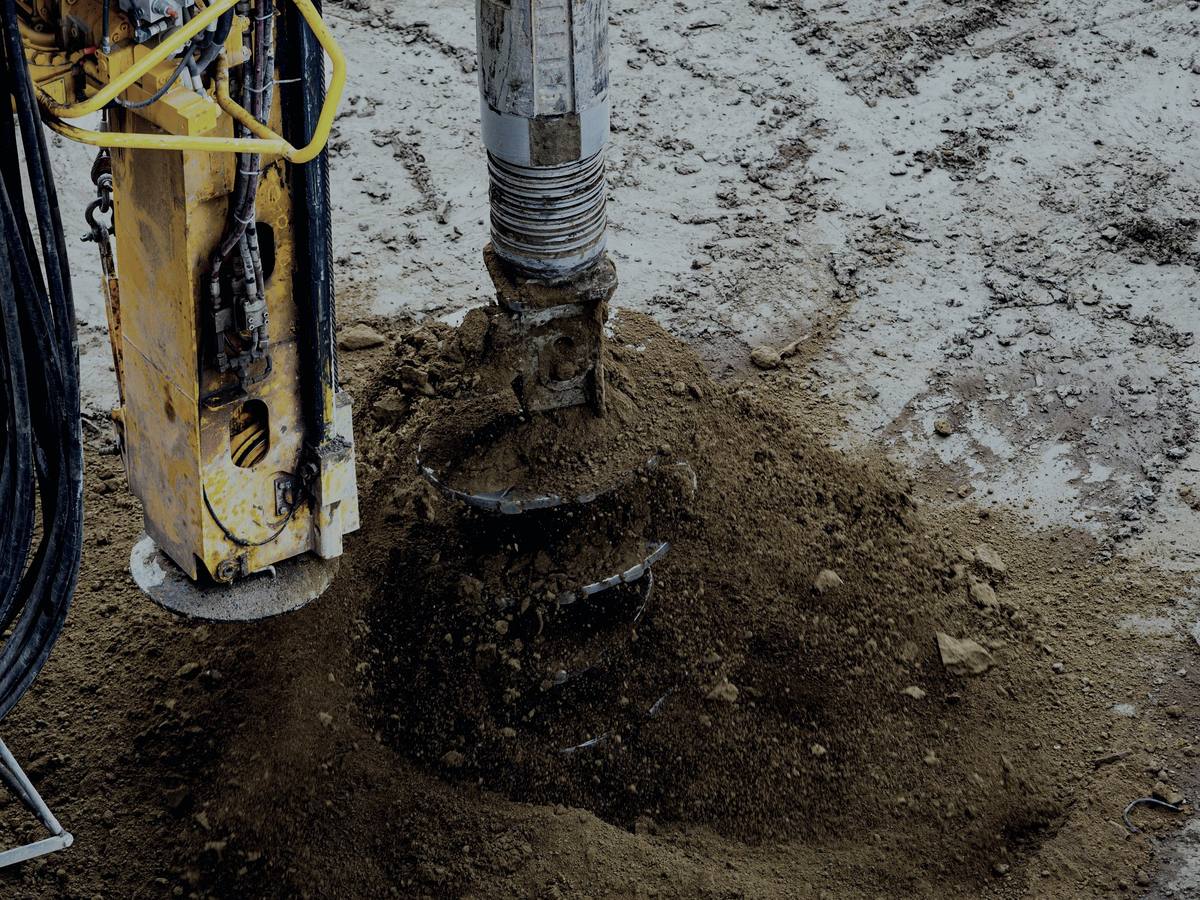

지반 천공 장비 — E.G.R 그라우팅 시공 준비
03
관추진 공사
Pipe Jacking
  • 강관 D800~2,600을 유압잭으로 수평 압입 — 관 자체가 완성품인 관로 공사
  • 상수 · 하수 · 전력 · 가스 — 도로·철도를 세우지 않고 관로를 통과시킴
  • 연장 제약 없이 현장 조건에 맞춰 시공 · 선형 정밀 관리
  • 그라우팅 공극 충전 — 압입 공극 즉시 소거로 침하 원천 차단
추진기지에 정렬된 압입용 강관
시공순서 9단계 · 공법설명서 다운로드 →

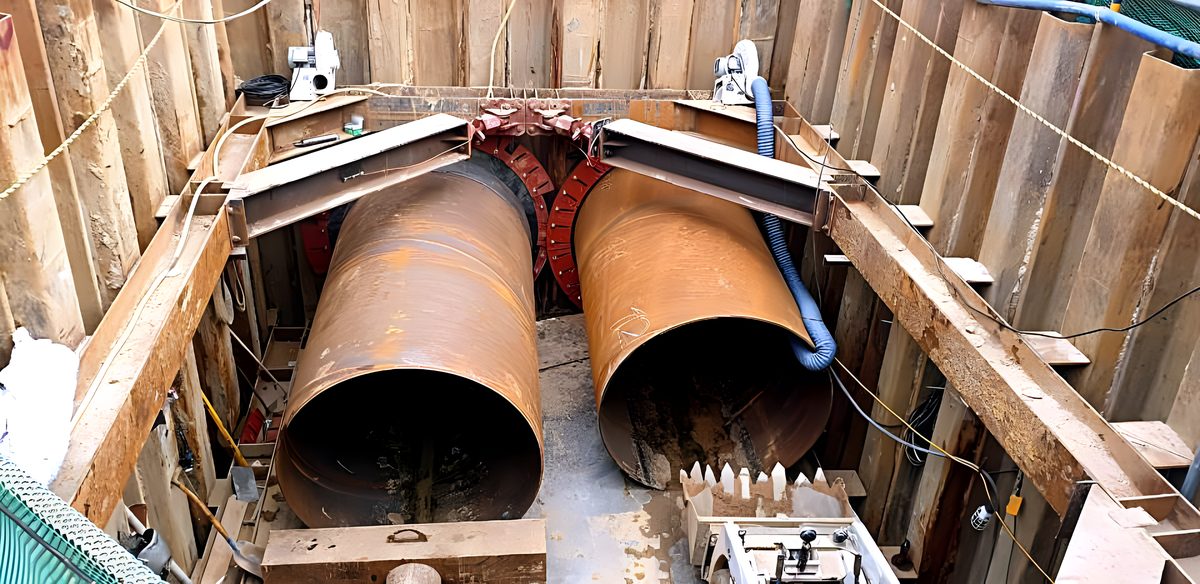

추진기지의 대구경 강관
대구경 강관 추진 · 추진기지

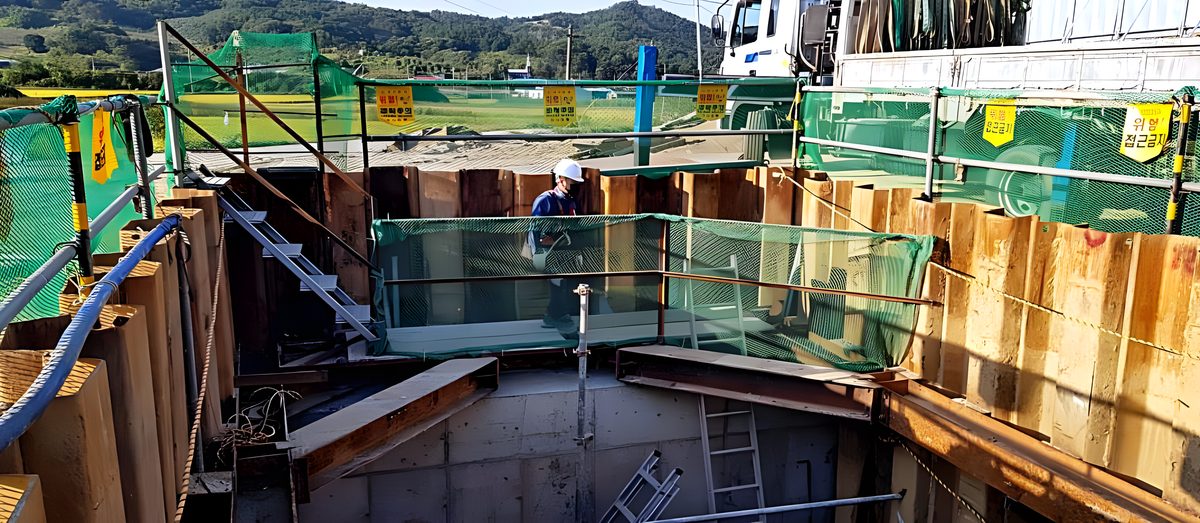

추진기지 가시설 현장
추진기지 가시설 설치

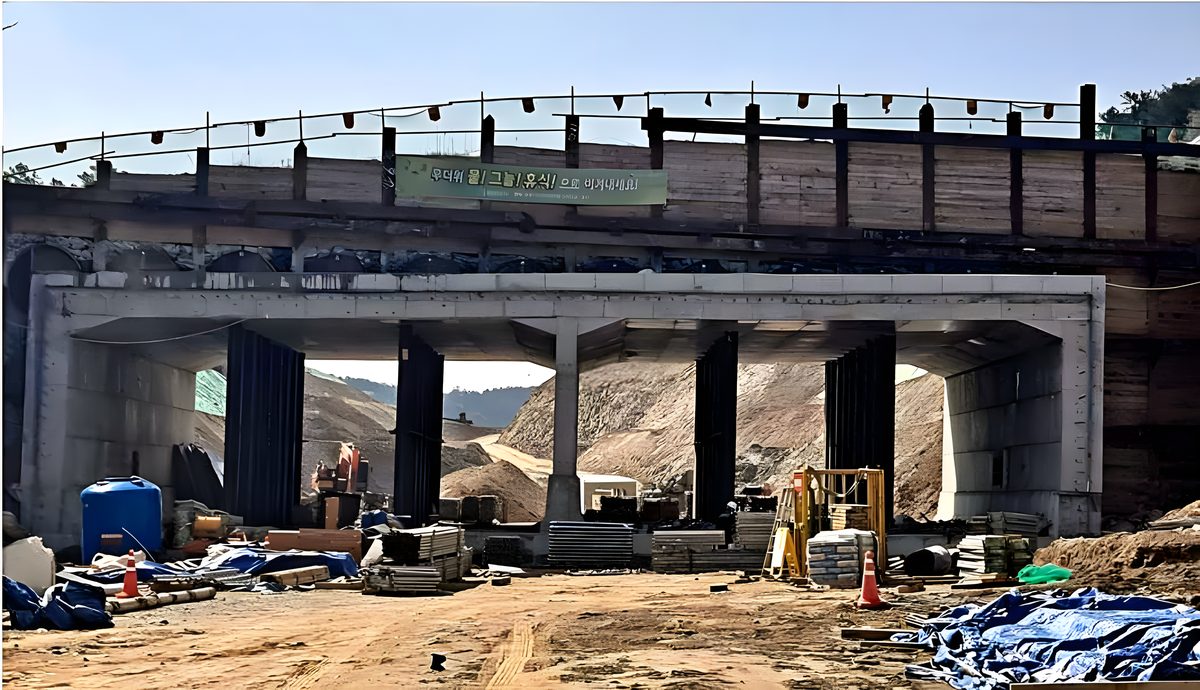

완성된 하부통과 구조물
하부통과 구조물 완성
Projects

국가 기간시설 아래,
완수된 기록

LH · 민자철도 · 고속도로 — 멈출 수 없는 시설의 하부에서 시공을 마쳤습니다.

01

고양 향동·덕은지구 공급처리시설 건설공사

한국토지주택공사(LH) · 철도 하부통과 · 연장 173.8 / 141.0 / 125.6m · 추진관경 D1,430
Railway
02

대곡~소사 복선전철 민간투자시설사업

철도 하부통과 · 연장 85.2m · 구조물 B6.0 × H5.5m · 토피고 3.0m
Railway
03

동대구역 복합환승센터 건립사업

연암·경암 구간 · 연장 106.2m (R=60m) · 구조물 B5.1 × H3.0m · 토피고 10.0m
Rock · Curve
04

평택~부여~익산(서부내륙) 고속도로 민간투자사업

토사 구간 · 연장 15.0m · 구조물 B25.9 × H5.2m 초대형 단면 · 토피고 4.0m
Expressway
05

삼척 원덕읍 호산리 침수예방사업

관추진공사 · 연장 73.0m — 강관 압입 관로
Pipe Jacking
06

동북선 도시철도 4공구 116정거장 환기구

E.G.R 그라우팅 · 차수·지반보강 · 2024. 08~09
Grouting
실적 상세 · 수행 유형 보기 →
Contact

현장 조건을 보내주시면,
공법으로 답하겠습니다

비개착 하부통과 · 공법 선정 · 견적 검토 — 어떤 단계든 좋습니다.

Tel

051 · 702 · 2929

010 · 6771 · 9999

E-mail

jcenc2025@naver.com

본사

부산광역시 해운대구 세실로 43,
지하층 116호

서울사무소

서울특별시 종로구 세종대로 149,
2층 2031호
